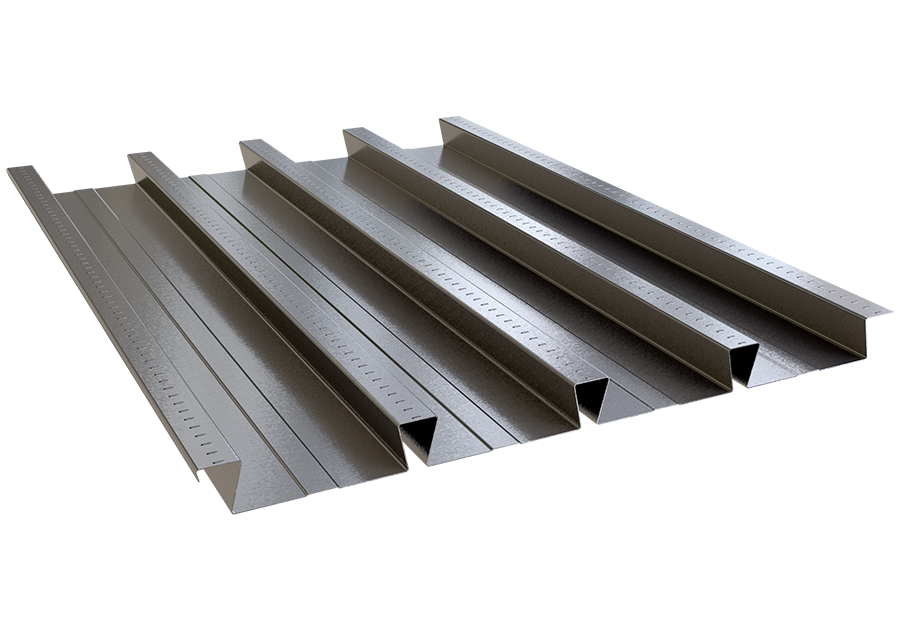

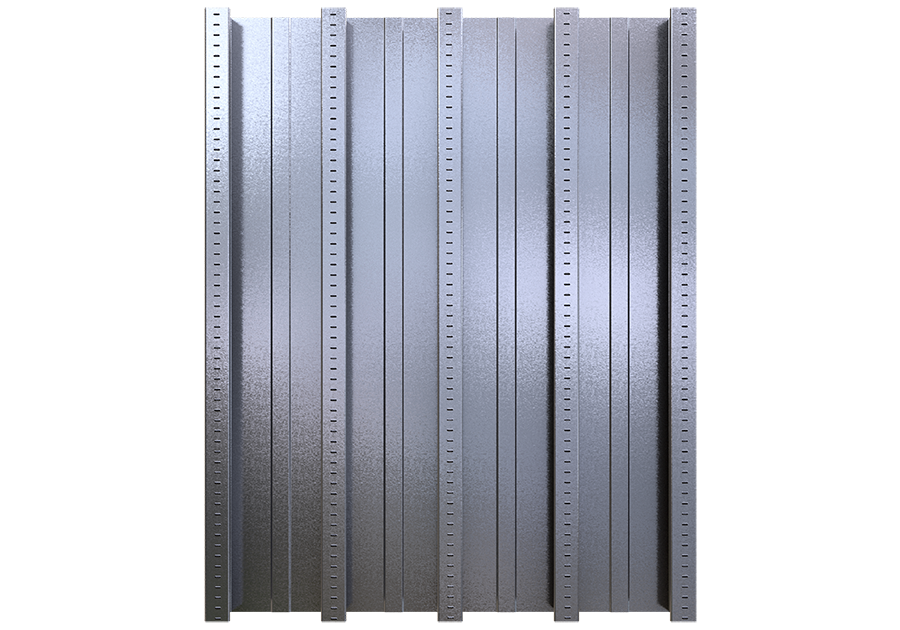

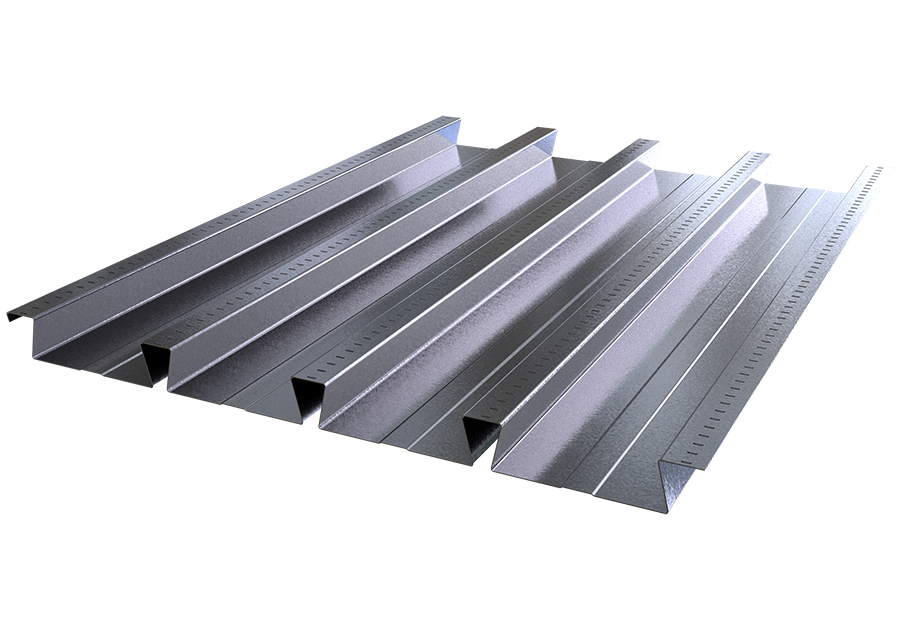

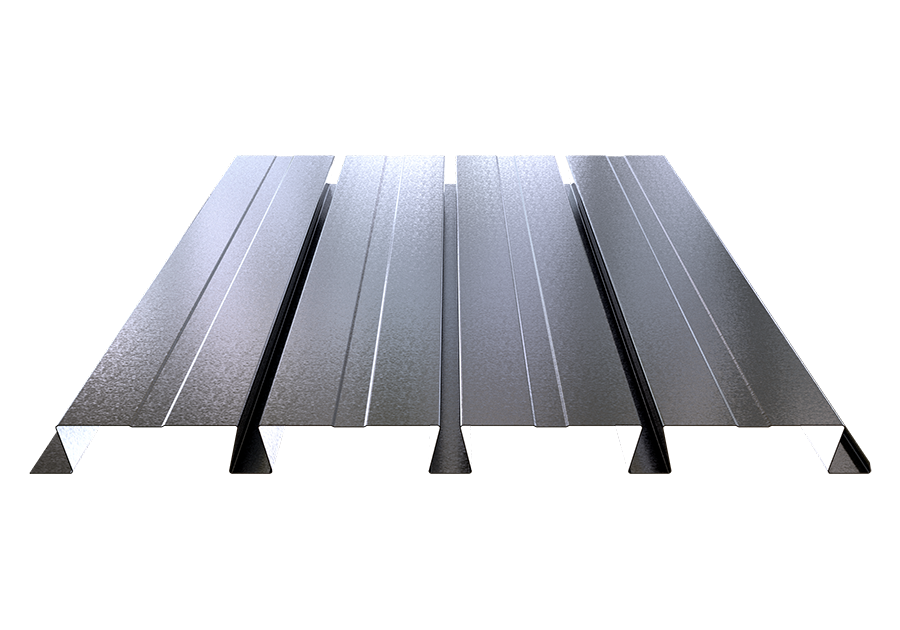

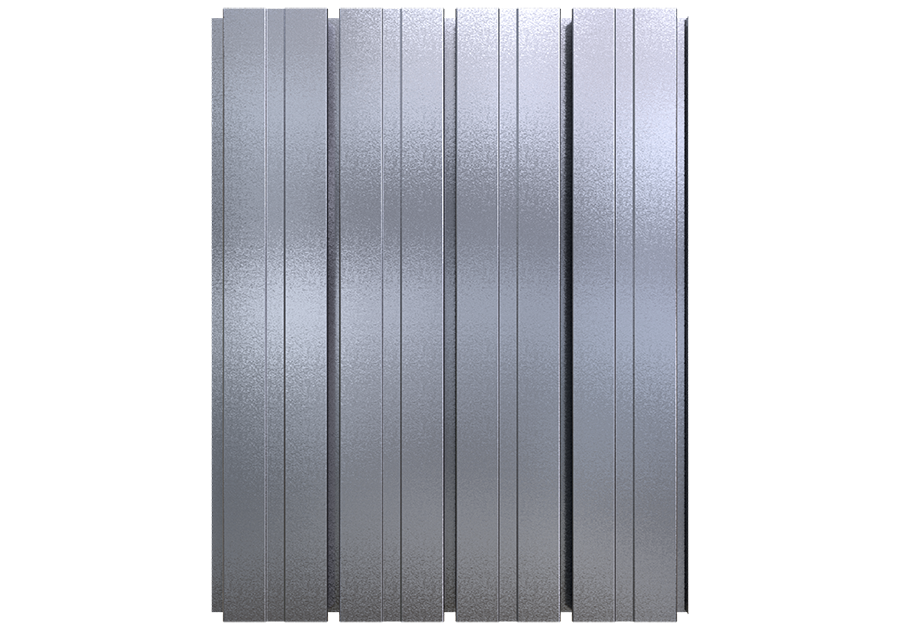

Οι MetaLite Amalga 50/190 είναι τυποποιημένοι μεταλλότυποι με διατομή 50/190, που χρησιμοποιούνται ως φέροντα στοιχεία για τη στήριξη του σκυροδέματος σε δάπεδα κάθε τύπου κτιρίου.
MetaLite Amalga 50/190
Διακρίνονται για
- άριστη φέρουσα ικανότητα ως δομικό στοιχείο
- εξαιρετική αντοχή στις συνθήκες του περιβάλλοντος
- εύκολη και γρήγορη τυποποιημένη τοποθέτηση
Παράγονται με
- ωφέλιμο πλάτος 760mm
- ονομαστικό πάχος 0,80mm, 1,00mm, 1,25mm και 1,50mm
- σε προσαρμοσμένα μήκη έως 14m, ανάλογα με τις ανάγκες του έργου
Χαρακτηριστικές Ιδιότητες
Τεχνικά Χαρακτηριστικά
Ονομαστικό Πάχος [mm]
Βάρος [kg/m]
Ονομαστικό Πάχος [mm]
0,80
Βάρος [kg/m]
7,85
Ονομαστικό Πάχος [mm]
1,00
Βάρος [kg/m]
9,81
Ονομαστικό Πάχος [mm]
1,25
Βάρος [kg/m]
12,27
Ονομαστικό Πάχος [mm]
1,50
Βάρος [kg/m]
14,72
*Το βάρος ανά τρέχον μέτρο υπολογίστηκε λαμβάνοντας υπόψη:
Ειδικό βάρος χάλυβα 7850 kg/m3
Ελάσματα
- Χαλύβδινα γαλβανισμένα (ΕΝ 10346 και ΕΝ 10143)
Βαθμός χάλυβα: S320GD και S350GD
Επίστρωση: θερμή επιψευδαργύρωση, έως Ζ275 gr/m² ή έως ΑΖ265gr/m² ή έως ΖΜ200 gr/m²
Ονομαστικό πάχος: από 0,80mm έως 1,50mm
Χωρίς χρωματική επίστρωση
Διαθέσιμες Επιλογές
Επιλογές Σύνδεσης / Στήριξης
ΛΕΠΤΟΜΕΡΕΙΕΣ
ΚΛΕΙΣΙΜΟ
Στερεώνονται στον φέροντα οργανισμό με την τυπική μέθοδο της ορατής αγκύρωσης.
Συνίσταται η στήριξη να γίνεται στις θέσεις των φερόντων δομικών μελών.
Κατά την διαμήκη διεύθυνση συνδέονται μεταξύ τους αποτελεσματικά χωρίς να απαιτούνται επιπλέον εξαρτήματα χάρη στον ειδικά σχεδιασμένο αρμό (joint).
Δεν συνίσταται η σύνδεση με συγκόλληση.
Δεν συνίσταται η εγκάρσια επικάλυψη (overlap).
Στη σύμμικτη κατασκευή συνίσταται η χρήση ήλων καθώς οι μικροεγκοπές στην λεία επιφάνεια του μεταλλότυπου αυξάνουν την πρόσφυση αλλά δεν επαρκούν.
Προτείνεται η χρήση ήλων που είναι πιστοποιημένοι και δεν απαιτούν βαρύ και ακριβό εργοταξιακό εξοπλισμό.
Για τον MetaLite Amalga 50/190, προτείνεται ήλος Η=75 mm
Συνήθως τοποθετείται και ένας ελαφρύς οπλισμός για την προστασία έναντι της ρηγμάτωσης και για την ανάληψη των αρνητικών ροπών των στηρίξεων όταν το στατικό σύστημα είναι συνεχής δοκός πολλών ανοιγμάτων.
Για τις δομικές κατασκευές η μείωση της αντοχής λόγω εγκοπών πρέπει να υπολογιστεί σύμφωνα με το πρότυπο ΕΝ 1993-1-3.
